CSoft MechaniCS

Все детали общей конструкторско-технологической базы обладают интеллектом и являются объектно-зависимыми. При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их параметрами в базе. Такая технология — мощный инструмент многовариантного проектирования, залог повышения качества выпускаемых проектов. Важно, что этот подход одинаково доступен пользователям AutoCADи Autodesk Inventor.

MechaniCS дает конструктору возможность учитывать не только геометрические параметры стандартных элементов, но и их механические свойства. На объекты в сборочных чертежах (при использовании AutoCAD) можно накладывать геометрические и параметрические зависимости, использовать предустановленные зависимости при их размещении на чертеже.

Продукт прост и понятен в освоении. Приступить к его использованию вы можете буквально сразу после его установки.

Проектирование сборочных и рабочих чертежей деталей

Дополнительные средства проектирования в среде AutoCAD и Autodesk Inventor

• Редактор модели Autodesk Inventor с возможностями редактирования параметров и полей допусков размеров в контексте сборки.
• Линии вспомогательных построений в среде AutoCAD.
• Массивы с заполнением контура в среде AutoCAD.
• Создание неортогональных массивов для фигурных объектов — алгоритм «Раскладка плитки».
• Использование полей AutoCAD в средствах оформления чертежа и стандартных деталях для автозаполнения свойств.
• Добавление отверстий и участков валов непосредственно в режиме редактирования детали.
• Организация структуры сборки. Перемещение объектов MechaniCS между группами, возможность добавления вложенных групп.
• Интеграция с NormaCS. Возможность поиска строк из текстовых полей объектов в справочной системе NormaCS.

Проектирование элементов передач

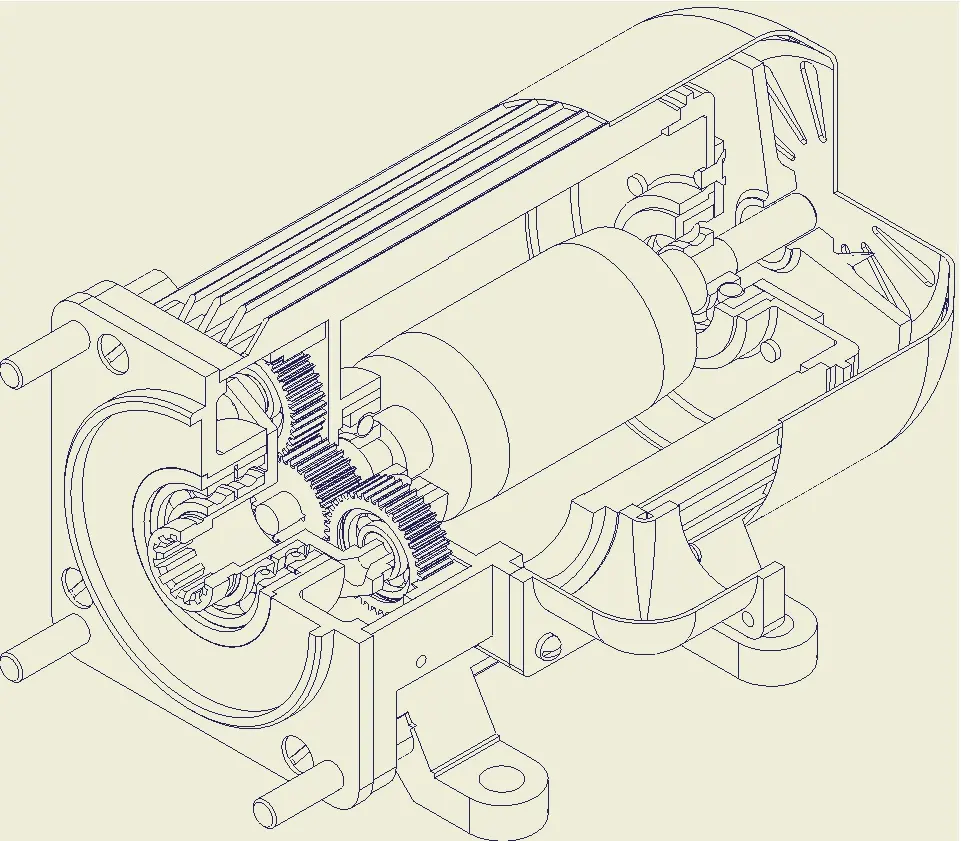

• Валы.
• Шаблоны подшипниковых узлов. Шаблоны — это группа деталей с наложенными на них параметрическими и сборочными зависимостями. Геометрия деталей в шаблоне зависит от значений их параметров в базе, размеров связанных деталей, а также от результатов расчетов (например, для зубчатых колес).
• Шаблоны схем редукторов. В единой базе данных можно хранить 2D-развертки схем редукторов, выполненных в AutoCAD, и открывать их в Autodesk Inventor уже как трехмерные объекты.

Библиотека из более чем 2000 стандартных и унифицированных элементов

• Детали крепления.
• Электродвигатели.
• Условные обозначения технологических эскизов.
• Развертки деталей переходов (AutoCAD).
• Детали валов и подшипниковых опор.
• Арматура трубопроводов по внутреннему и наружному конусу, соединений с врезающимся кольцом и резьбовых соединений.
• Элементы станочных приспособлений (опоры, установы, призмы, ушки, пробки и т.д.).

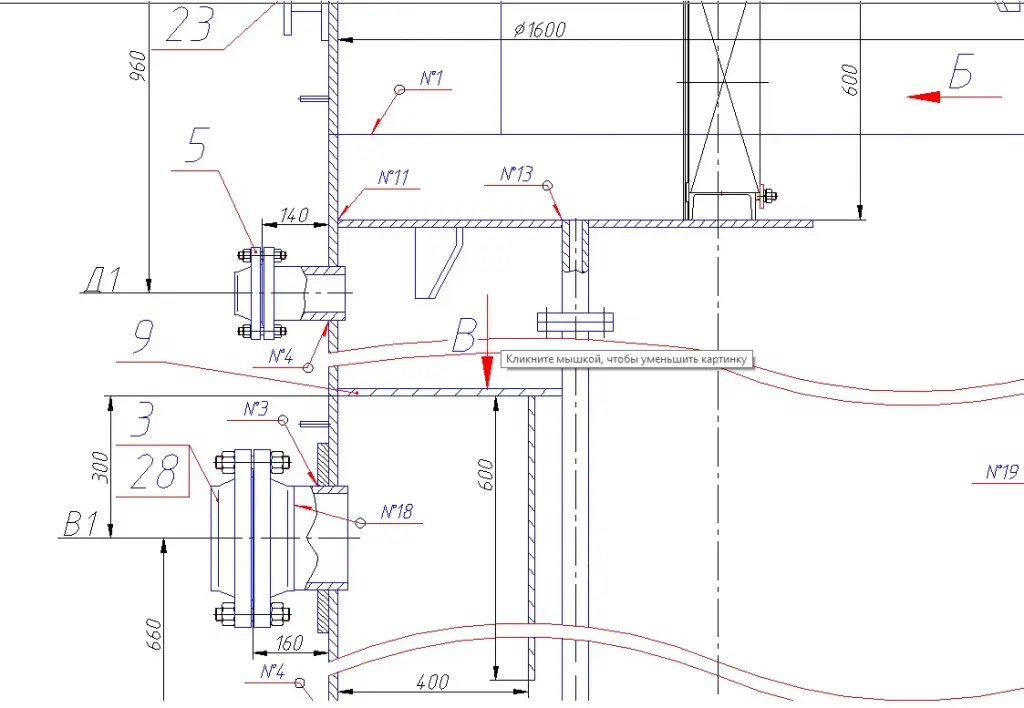

• Детали емкостных аппаратов и технологических трубопроводов.
• Библиотека деталей штампов листовой штамповки.
• Библиотека деталей пресс-форм для термопластов.
• Арматура трубопроводов по внутреннему конусу ОСТ 1.103хх, авиационная промышленность.
• Детали крепления по ОСТ 1.3хххх и ОСТ 92, авиационная и аэрокосмическая промышленность.
• Библиотека профилей.

Проектирование зубчатых зацеплений

• Уникальная технология проектирования цилиндрических и конических зубчатых зацеплений и их оптимизация по результатам расчета непосредственно на чертеже. Предоставление полного отчета с формулами и ссылками на страницы ГОСТ.

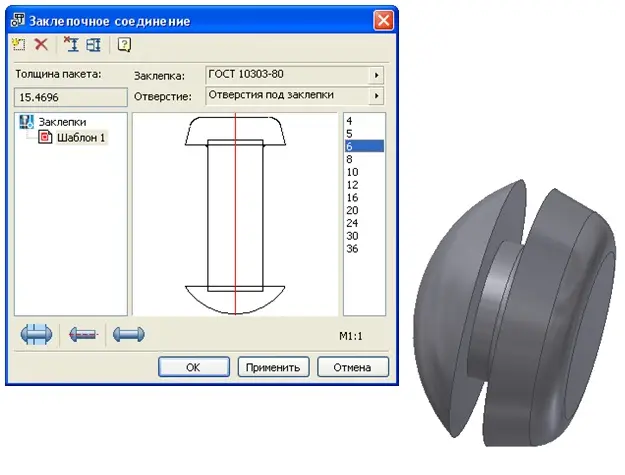

Проектирование болтовых и заклепочных соединений

• Создание резьбовых и заклепочных соединений.
• Автоматическое распознавание и преобразование отверстий, созданных с помощью «Вырезания» (Cut Feature) или «Отверстия» (Hole Feature) детали Inventor.
• Установка болтового соединения на отверстия с обратным направлением.
• Возможность создания массива болтовых соединений при условии разных длин пакетов для каждого из вхождений массива.
• Указание размеров от произвольных элементов деталей в сборке (с адаптивным проецированием в момент создания эскизов образмеривания). Адаптивность на проекции в эскиз.
• Массив вдоль линейных и дуговых сегментов: добавлена возможность задания отступов на концах незамкнутого контура массива.

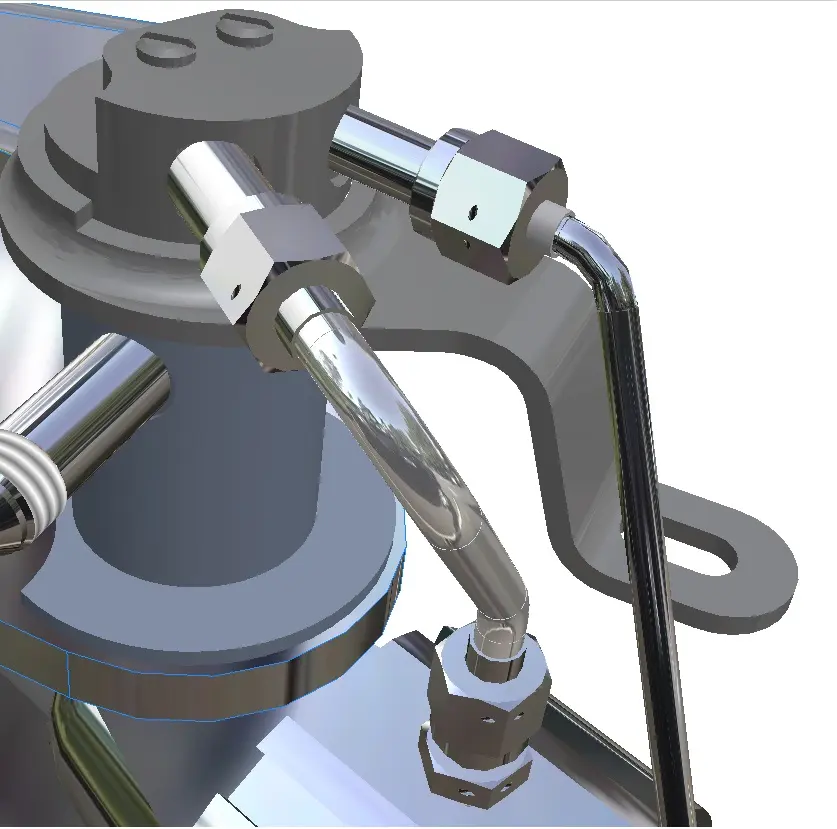

Трубопроводы и гидропневмоэлементы арматуры (AutoCAD)

• Автоматическое соединение элементов арматуры трубопроводом.
• Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода.
• Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных.
• Поддержка трубопроводов по наружному и по внутреннему конусу.
• Автоматическая врезка элементов арматуры в трубопроводы.

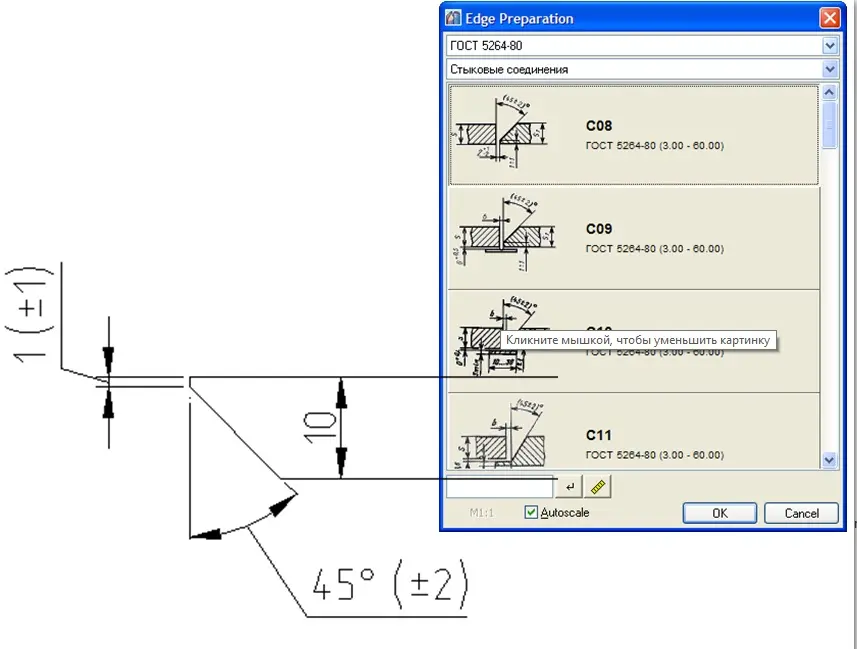

Разделка сварных кромок

• Создание разделки кромок и сварных соединений по ГОСТ 5264. Добавляет графику и размеры для AutoCAD, создает подрезку кромок в среде Autodesk Inventor.

Оформление проекций чертежей по ЕСКД

• Автоматизированный конструкторский нормоконтроль. Автоматическая сортировка буквенных обозначений, автоматический подсчет количества сварных швов, ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований, автопростановка форматов первого и последующих листов. Автоматическое обновление таблиц, связанных с объектами чертежа. (AutoCAD)
• Универсальные таблицы. Быстрое создание и редактирование таблиц в стиле Microsoft Excel. Вставка графических объектов в ячейки таблицы. Связывание значений ячеек с атрибутами объектов чертежа. Возможность использования формул при расчете значений ячейки таблицы и автоматического обновления ячеек таблицы. Импорт/экспорт в Microsoft Excel. Поддержка спецсимволов, дробей и индексов при вводе текста. Конвертация из таблиц AutoCAD в таблицы MechaniCS.
• Редактор технических требований и технических характеристик.
• Простановка размеров и предельных отклонений (только в среде AutoCAD).
• Рамки (форматы). (AutoCAD)
• Допуски формы и расположения поверхностей. (AutoCAD)
• Маркирование и клеймение. (AutoCAD)
• Знаки шероховатости. (AutoCAD)
• Неразъемные соединения. (AutoCAD)
• Виды, разрезы, сечения. (AutoCAD)
• Обозначение групп отверстий. Отрисовка осевых линий, обрывов и разрывов. Специальные массивы. (AutoCAD)
• Универсальная выноска и универсальный маркер. (AutoCAD)
• Гребенчатая выноска, нанесение уклонов. (AutoCAD)
• Позиции и спецификации.
• Проверка орфографии текстовых полей при наличии установленного MS Word 97 и выше. (AutoCAD)

Импорт информации о печатных платах из OrCAD и PCAD в формате IDF

• Импорт геометрии печатной платы в AutoCAD и Autodesk Inventor.
• Настройка параметров импортируемых деталей.

Расчеты

• Анализ и редактирование размерных цепей и генерация таблицы допусков.
• Менеджер расчетов.
• Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений.
• Расчет и генерация пружин сжатия и растяжения.
• Получение документации по расчету со всеми формулами и ссылками на ГОСТ.
• Конструирование и расчет сечений (балок).

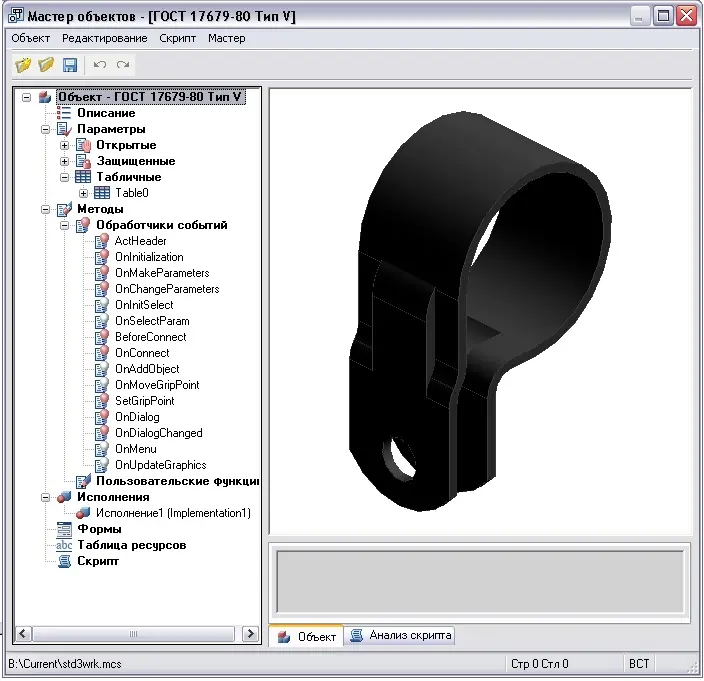

Встроенный параметризатор MechWizard

Простой и удобный инструмент создания типовых деталей, позволяющий формализовать правила поведения объекта в контексте сборки или заимствовать свойства существующих объектов из базы.

Инструмент для независимых разработчиков библиотек интеллектуальных объектов.

• Наложение сборочных и параметрических зависимостей на объекты в среде AutoCAD.
• «Обучение поведению» стандартной детали.
• Создание пользовательских деталей с предустановленными параметрическими и сборочными зависимостями.

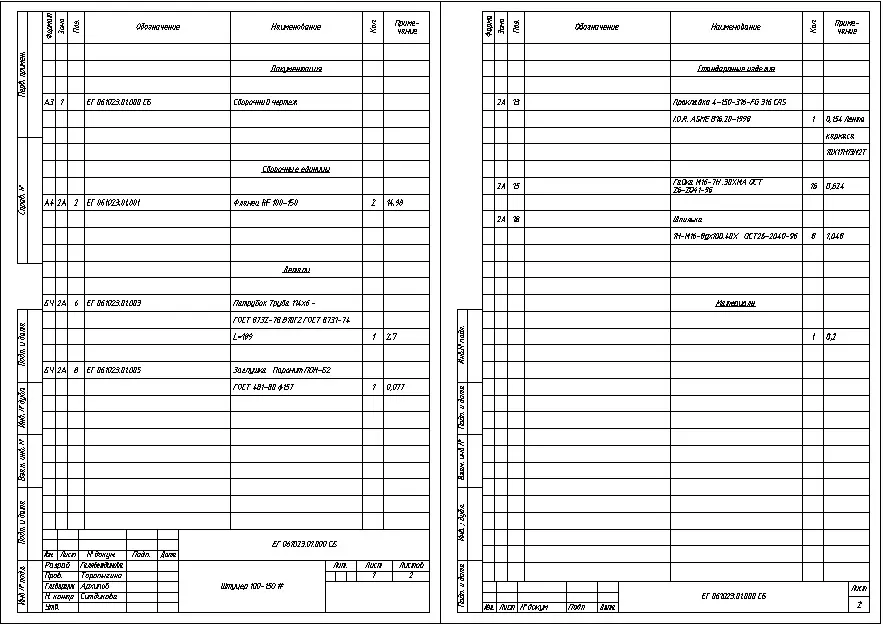

Спецификация

• Автоматическое получение спецификации.
• Создание пользовательских спецификаций.
• Подсистема управления файлами проекта изделия.

Интерфейс к подсистеме управления информацией об изделии АСТПП TechnologiCS

• Использование справочника материалов предприятия при заполнении основной надписи и разработке спецификаций.
• Создание документов электронного архива, их регистрация и заполнение карточки документа непосредственно из графической среды с возможностью одновременной привязки к изделию.
• Возможность синхронизации основной надписи чертежа и атрибутов документа в электронном архиве.
• Разработка спецификации на основе чертежа или модели с прямым доступом к спецификациям и номенклатуре предприятия.
• Поддержка версионности спецификаций и документов, возможность работы сразу с несколькими версиями чертежа, модели или спецификации.
• Древовидное представление оперативной информации, подгруженной из центральной базы данных, с визуализацией текущих статусов документов, спецификаций и номенклатуры в TechnologiCS.

Оформление операционных эскизов

• Считывание данных техпроцесса из системы TechnologiCS, связывание их с графической информацией и возвращение измененных значений размеров в тексты переходов.
• Возможность работы с деревом техпроцесса. Автоматическое создание документов и привязка операционных эскизов к операциям системы TechnologiCS.
• Простановка технологических размеров со значением, ассоциативным значениям параметров элементов техпроцесса (переход, инструмент, оснастка) системы TechnologiCS.
• Обозначение опор, зажимов и установочных устройств.
• Отрисовка условных обозначений инструментальных наладок.
• Обозначение обрабатываемых поверхностей и контролируемых размеров.
• Автонумерация обозначений.
